Profile do fasad wentylowanych: rodzaje i montaż

Stoisz przed wyborem profili do fasady wentylowanej i czujesz ten ciężar decyzji czy wytrzymają wiatr, deszcz i upływ czasu, chroniąc budynek na lata? Te elementy podkonstrukcji decydują o trwałości całej elewacji, a ich dobór to klucz do oszczędności i spokoju. W tym tekście rozłożymy na czynniki pierwsze rodzaje profili, skupiając się na aluminiowych i stalowych, ich wymiary oraz materiały, a potem pokażemy, jak montaż i wentylacja wpływają na całość. Dzięki temu zrozumiesz, co naprawdę liczy się w praktyce, unikając pułapek początkujących inwestorów.

• Rodzaje profili do fasad wentylowanych
• Profile aluminiowe w fasadach wentylowanych
• Profile stalowe do elewacji wentylowanych
• Wymiary profili fasad wentylowanych
• Montaż profili w podkonstrukcji wentylowanej
• Materiały profili do fasad wentylowanych
• Wentylacja z profilami fasadowymi
• Pytania i odpowiedzi

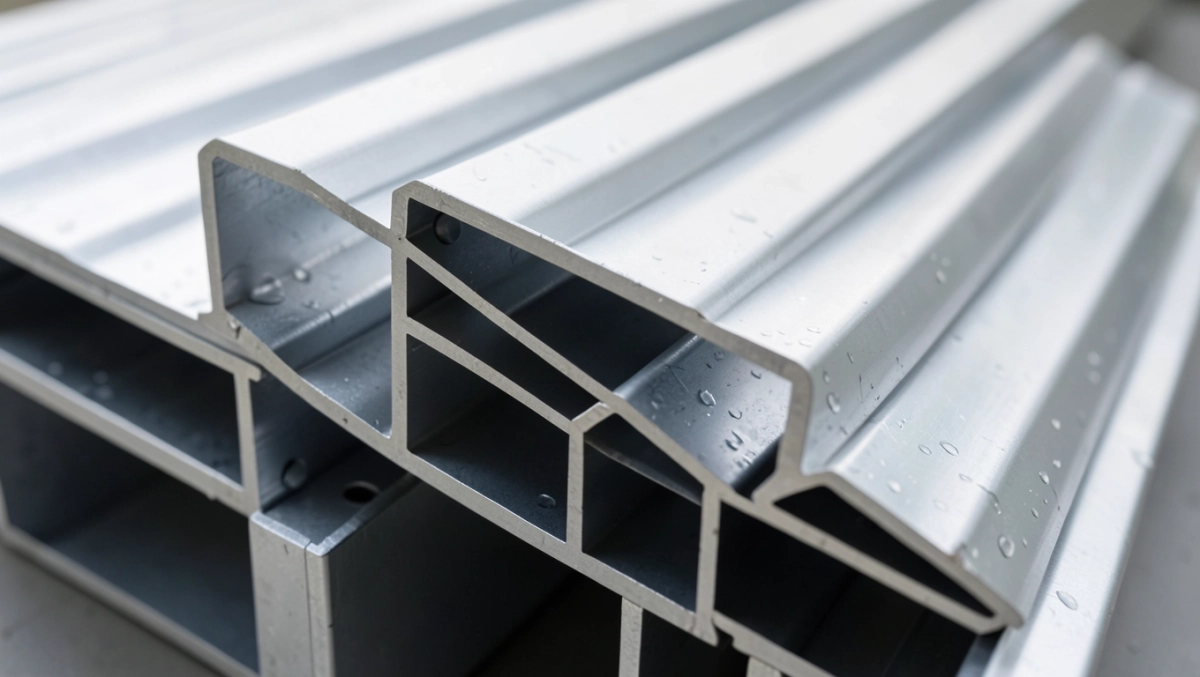

Rodzaje profili do fasad wentylowanych

Profile do fasad wentylowanych dzielą się przede wszystkim na nośne i pomocnicze, gdzie pierwsze przenoszą obciążenia od okładzin na główną konstrukcję budynku. Nośne profile, takie jak pionowe słupki czy poziome belki, zapewniają sztywność całej podkonstrukcji. Pomocnicze, w tym listwy omega czy T, służą do mocowania płyt elewacyjnych. Wybór zależy od typu fasady kasetonowej, włóknocementowej czy ceramicznej. Rozumiesz ten niepokój, gdy projekt wymaga precyzji, a zły typ grozi kosztownymi poprawkami.

W fasadach wentylowanych dominują profile otwarte i zamknięte. Otwarte, jak profile C lub U, ułatwiają swobodny przepływ powietrza, kluczowy dla wentylacji. Zamknięte, np. skrzynkowe, oferują wyższą sztywność torsyjną pod duże obciążenia wiatrem. Inżynierowie coraz częściej sięgają po hybrydy, łączące obie cechy dla optymalnej wydajności. Te rozwiązania zyskują na popularności od 2022 roku, gdy nowe symulacje CFD potwierdziły ich efektywność.

Podział na poziome i pionowe profile wynika z geometrii elewacji. Pionowe montuje się jako słupki nośne, poziome jako rygle rozporowe. W wysokich budynkach pionowe profile muszą znosić siły ścinające, co wymaga certyfikatów PN-EN 1090-2. Listwy dystansowe, często pomijane, regulują szczelinę wentylacyjną na 4-5 cm. Prawidłowy dobór redukuje ryzyko kondensacji i przedłuża żywotność fasady.

Przegląd popularnych typów

• Profile omega (Ω): Idealne do płyt włóknocementowych, łatwe w montażu klipsami.
• Profile T: Używane w fasadach kasetonowych, zapewniają wentylację z trzech stron.
• Profile L: Dystansowe, regulują grubość warstwy powietrza.
• Słupki i rygle: Nośne, z otworami na kotwy.

Hybrydowe profile zintegrowane z systemami BIM rewolucjonizują projektowanie, minimalizując błędy. Wyobraź sobie ulgę, gdy model 3D pokazuje idealne dopasowanie przed pierwszym cięciem.

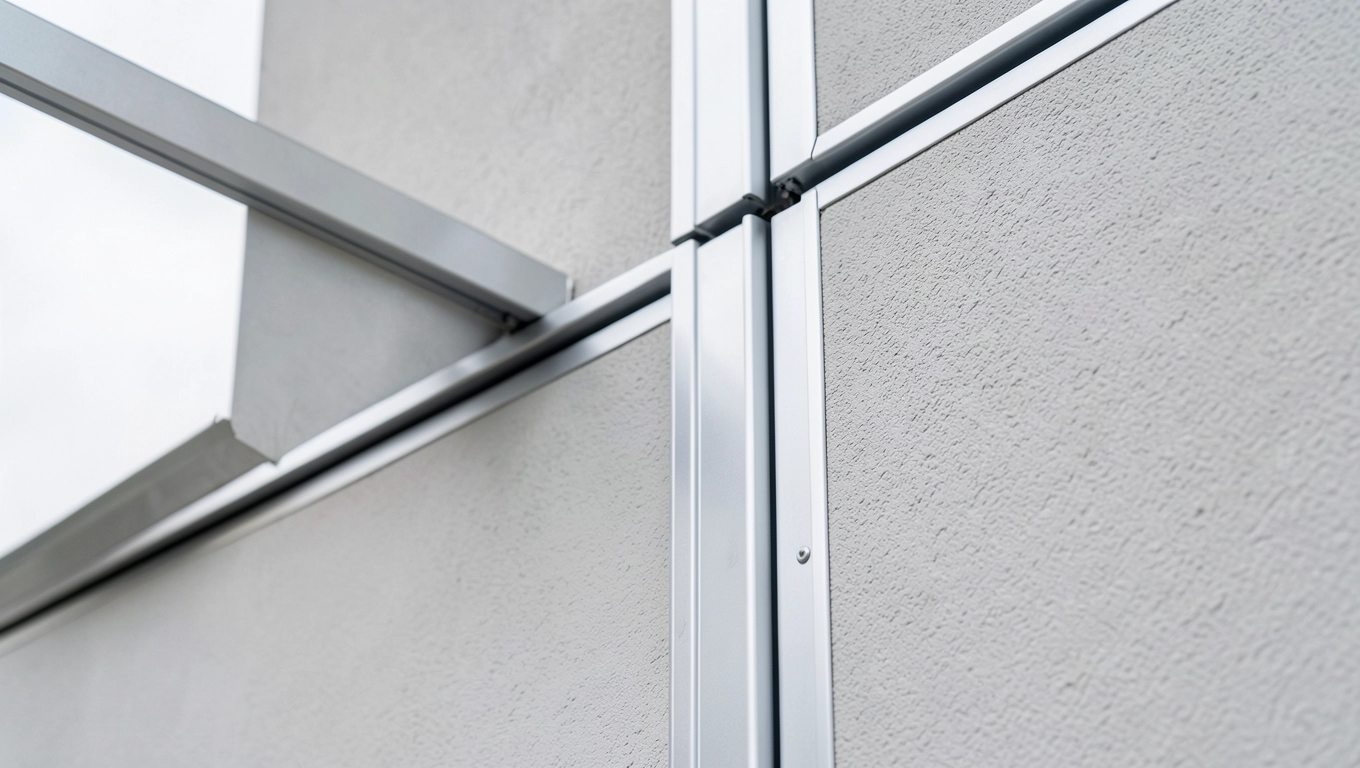

Profile aluminiowe w fasadach wentylowanych

Profile aluminiowe zyskują na znaczeniu dzięki niskiej masie, co ułatwia transport i montaż na wysokościach. Stopy serii 6000, jak EN AW-6063, łączą wytrzymałość z odpornością na korozję, idealne dla fasad nadmorskich. Ich anodyzowana powierzchnia chroni przed utlenianiem, zapewniając estetykę przez dekady. Lekkość redukuje obciążenie fundamentów o 40-50% w porównaniu do stali. To rozwiązanie dla tych, którzy obawiają się kosztów eksploatacji.

W fasadach wentylowanych profile aluminiowe montuje się w systemach modułowych, gdzie precyzyjne cięcia CNC gwarantują szczelność złącz. Termiczne rozszerzalność aluminium wymaga dylatacji co 3-4 metry, co projektanci uwzględniają w obliczeniach. Nowe powłoki proszkowe w palecie RAL zwiększają odporność na UV. Inż. arch. Nowak podkreśla: „Aluminium to przyszłość lekkie, ale nieustępliwe wobec sił natury”.

Ekologiczne aspekty aluminiowych profili kuszą inwestorów z certyfikatami LEED. Recykling 95% materiału po demontażu minimalizuje ślad węglowy. W praktyce, na biurowcach w Warszawie, te profile przetrwały huraganowe wiatry bez deformacji. Ulga przy odbiorze technicznym jest bezcenna, gdy fasada lśni jak nowa.

Zalety i ograniczenia

• Zalety: Lekkość, antykorozyjność, łatwy obróbka.
• Ograniczenia: Niższa sztywność torsyjna niż stal, wyższa cena początkowa.

Hybrydy aluminiowo-stalowe łączą zalety obu, stając się standardem w 2024 roku.

Profile stalowe do elewacji wentylowanych

Profile stalowe, zwłaszcza ocynkowane ogniowo, oferują wyjątkową wytrzymałość na ściskanie, kluczową w wysokich fasadach. Stopy S235 czy S355JR spełniają normy PN-EN 10025, gwarantując nośność pod obciążeniami dynamicznymi. Galwanizacja na 100 mikronów chroni przed rdzą w agresywnym środowisku miejskim. Ciężar jest wyzwaniem, ale kotwy rozkładają siły równomiernie. Dla inżynierów to pewność, że konstrukcja nie zawiedzie.

W elewacjach wentylowanych stalowe profile stosuje się jako słupki główne, z otworami pod kliny i śruby. Lakierowanie proszkowe dodaje warstwę dekoracyjną i ochronną. W porównaniu do aluminium, stal absorbuje lepiej wibracje od windy czy klimatyzacji. Dane z testów TÜV pokazują 20% wyższą odporność na zginanie. To wybór dla tych, co stawiają na trwałość ponad wszystko.

Nowoczesne profile stalowe z powłokami duplex (ocynk + lakier) wydłużają żywotność do 50 lat. W projektach przemysłowych minimalizują ugięcia pod ciężarem paneli HPL. „Stal to skała w świecie fasad” mówi ekspert z branży. Montaż wymaga dźwigów, ale efekt końcowy koi nerwy inwestora.

Ekonomiczność stali objawia się w dużych seriach koszt jednostkowy spada o 30%. Recykling jest prosty, choć ciężar komplikuje logistykę.

Wymiary profili fasad wentylowanych

Standardowe wymiary profili wahają się od 20x20 mm dla pomocniczych do 200x100 mm dla nośnych słupków. Grubość ścianki 2-6 mm decyduje o nośności cieńsze dla aluminium, grubsze dla stali. Długość profili to zazwyczaj 6 m, z opcją spawania na budowie. Normy PN-EN 13830 określają tolerancje na ±1 mm. Wybór wymiaru zaczyna się od obliczeń statycznych, by uniknąć nadmiaru materiału.

Tabela pokazuje typowe zakresy dostosuj do projektu. W wysokich budynkach profile powyżej 150 mm redukują ugięcia o połowę. Precyzja wymiarów zapobiega mostkom termicznym.

Niestandardowe wymiary, jak 80x40 mm, produkuje się na zamówienie dla krzywizn fasad. Symulacje FEM pomagają optymalizować przekrój. Ulga przy pasującym elemencie jest ogromna.

Porównanie nośności

Montaż profili w podkonstrukcji wentylowanej

Montaż zaczyna się od kotwienia profili głównych do muru nośnego co 1,5-2 m, używając stalowych kotew chemicznych. Poziomowanie laserem zapewnia płaskość podkonstrukcji na ±2 mm/m. Następnie instaluje się rygle poziome na regulowanych wspornikach. Szczelina wentylacyjna 40-50 mm powstaje dzięki dystansom. Błędy na tym etapie grożą zawilgoceniem, ale systematyczność przynosi ulgę.

Kroki montażu

• Markowanie osi i kotewienie słupków pionowych.
• Mocowanie rygli z dylatacją termiczną.
• Instalacja listew omega i klipsów.
• Kontrola szczeliny wentylacyjnej.
• Test obciążeniowy przed okładziną.

Bezpieczeństwo reguluje Rozporządzenie Ministra Infrastruktury w sprawie BHP na budowach. Rusztowania i uprzęże to podstawa. W 2023 r. nowe narzędzia laserowe skróciły czas o 25%.

Dla fasad powyżej 20 m stosuje się profile zintegrowane z systemami antypożarowymi. Finalna kontrola wizualna i pomiarowa daje pewność.

Materiały profili do fasad wentylowanych

Materiały bazują na aluminium EN AW-6060/6063 dla lekkości i stali S275 dla siły. Powłoki ochronne, jak anoda 20 mikronów czy duplex, blokują korozję. Dodatki stopowe, np. magnez w aluminium, podnoszą wytrzymałość na 250 MPa. Certyfikaty CE potwierdzają jakość. Wybór materiału to balans ceny i długowieczności źle dobrany skraca żywotność o lata.

Stal nierdzewna AISI 304 trafia do stref wilgotnych, z chromem 18%. Lakierowanie PVDF na aluminium wytrzymuje 10 tys. godzin testu solnego. Ekologiczne farby wodne zyskują teren. „Materiał musi oddychać z fasadą” radzi specjalista.

Porównanie materiałów

Hybrydy z włókna szklanego wzmacniają kompozyty. Testy laboratoryjne w 2024 potwierdzają ich przewagę.

Recykling materiałów osiąga 90%, wspierając zrównoważony rozwój. To ulga dla sumienia inwestora.

Wentylacja z profilami fasadowymi

Profile fasadowe tworzą kanał wentylacyjny o grubości 4-8 cm, umożliwiając konwekcję powietrza za okładziną. Otwory w profilach omega zapewniają dopływ z dołu i ujście u góry. To redukuje temperaturę powierzchni o 10-15°C latem. Normy PN-EN 13164 określają minimalny przepływ. Bez wentylacji grozi grzyb, ale profile rozwiązują problem dyskretnie.

Geometria profili, z perforacjami co 50 cm, optymalizuje cyrkulację. W wysokich fasadach stosuje się stack effect naturalny ciąg termiczny. Symulacje CFD w projektach minimalizują martwe strefy. Efekt? Suche ściany i niższe rachunki za chłodzenie.

• Minimalna szczelina: 38 mm wg ETAG 034.
• Przepływ powietrza: >1 m/s przy wietrze 10 m/s.
• Perforacje: 20-30% powierzchni profili.

W fasadach zielonych profile integrują się z systemami irygacyjnymi. Dane z monitoringu pokazują 30% lepszą izolację termiczną. Spokój ducha po latach użytkowania jest wart wysiłku.

Innowacyjne profile z mikrowentylacją adaptują się do warunków pogodowych. Przyszłość to inteligentne fasady z sensorami.

Pytania i odpowiedzi

• Co to są profile do fasad wentylowanych?

  Profile do fasad wentylowanych to specjalistyczne elementy konstrukcyjne, najczęściej aluminiowe lub stalowe, służące jako podkonstrukcja elewacji wentylowanych. Umożliwiają montaż okładzin zewnętrznych, zapewniając jednocześnie przestrzeń na wentylację i drenaż.

• Jakie materiały stosuje się do produkcji profili do fasad wentylowanych?

  Najczęściej wykorzystuje się aluminium (np. stop EN AW 6063 T6) ze względu na lekkość, odporność na korozję i łatwą obróbkę. Alternatywą jest stal nierdzewna lub ocynkowana, stosowana w warunkach zwiększonej wilgotności lub agresywnego środowiska.

• Jakie są typowe wymiary profili do fasad wentylowanych?

  Standardowe wymiary to: szerokość 40-60 mm, wysokość 20-50 mm, grubość ścianki 2-4 mm, długość profili do 6 m. Dokładne parametry zależą od systemu fasadowego i obciążenia konstrukcji.

• Jakie zalety mają profile aluminiowe w fasadach wentylowanych?

  Aluminiowe profile są lekkie, co zmniejsza obciążenie konstrukcji nośnej, odporne na korozję bez konieczności malowania, łatwe w montażu i pozwalają na precyzyjne regulacje pionu i poziomu fasady.
